1. 직통계단이란?
직통계단(direct stairs)이란 건축물의 모든 층(피난층(shelter floor) 제외)에서 피난층 또는 지상으로 직접 연결되는 계단을 말한다. 그러므로 건축물의 아래위층을 수직으로 관통하여 연결만 된다면, 그 형태가 원형이거나 일직선의 계단이어도 무방하며, 계단의 위치가 내ㆍ외부 어디라도 좋다는 의미로 해석된다.
그러나 여기서 조금 더 정확하게 이해해야 할 부분은 「건축법」에서 직통계단을 규정한 취지이다. 직통계단은 막힘없는 대피를 위한 통로를 마련해 주기 위한 것이다. 따라서 계단을 일방향으로 계획한 경우 실내의 다른 부분인 복도 및 거실 등을 거치지 않고 피난할 수 있는 계단이라면 직통계단으로 인정받을 수 있지만, 그렇지 않은 경우라면 일방향이라도 직통계단으로 인정받을 수 없다
(출처 : [네이버 지식백과] 직통계단 - 피난계단의 요건 (그림으로 이해하는 건축법, 이재인)
건축법 시행령 제34조(직통계단의 설치)
① 건축물의 피난층(직접 지상으로 통하는 출입구가 있는 층 및 제3항과 제4항에 따른 피난안전구역을 말한다. 이하 같다) 외의 층에서는 피난층 또는 지상으로 통하는 직통계단(경사로를 포함한다. 이하 같다)을 거실의 각 부분으로부터 계단(거실로부터 가장 가까운 거리에 있는 1개소의 계단을 말한다)에 이르는 보행거리가 30미터 이하가 되도록 설치해야 한다. 다만, 건축물(지하층에 설치하는 것으로서 바닥면적의 합계가 300제곱미터 이상인 공연장ㆍ집회장ㆍ관람장 및 전시장은 제외한다)의 주요구조부가 내화구조 또는 불연재료로 된 건축물은 그 보행거리가 50미터(층수가 16층 이상인 공동주택의 경우 16층 이상인 층에 대해서는 40미터) 이하가 되도록 설치할 수 있으며, 자동화 생산시설에 스프링클러 등 자동식 소화설비를 설치한 공장으로서 국토교통부령으로 정하는 공장인 경우에는 그 보행거리가 75미터(무인화 공장인 경우에는 100미터) 이하가 되도록 설치할 수 있다.
② 법 제49조제1항에 따라 피난층 외의 층이 다음 각 호의 어느 하나에 해당하는 용도 및 규모의 건축물에는 국토교통부령으로 정하는 기준에 따라 피난층 또는 지상으로 통하는 직통계단을 2개소 이상 설치하여야 한다.
직통계단 2개소 이상 설치해야하는 건축물의 기준
| 면적기준 | 용도 |
| 200제곱미터이상 | 제2종 근린생활시설 중 공연장ㆍ종교집회장, 문화 및 집회시설(전시장 및 동ㆍ식물원은 제외한다), 종교시설, 위락시설 중 주점영업 또는 장례시설 |
| 300제곱미터 이상 | 제2종 근린생활시설 중 공연장ㆍ종교집회장 |
| 3층 이상의 층으로서 그 층의 해당 용도로 쓰는 거실의 바닥면적의 합계가 200제곱미터 이상인 것 | 단독주택 중 다중주택ㆍ다가구주택, 제1종 근린생활시설 중 정신과의원(입원실이 있는 경우로 한정한다), 제2종 근린생활시설 중 인터넷컴퓨터게임시설제공업소(해당 용도로 쓰는 바닥면적의 합계가 300제곱미터 이상인 경우만 해당한다)ㆍ학원ㆍ독서실, 판매시설, 운수시설(여객용 시설만 해당한다), 의료시설(입원실이 없는 치과병원은 제외한다), 교육연구시설 중 학원, 노유자시설 중 아동 관련 시설ㆍ노인복지시설ㆍ장애인 거주시설(「장애인복지법」 제58조제1항제1호에 따른 장애인 거주시설 중 국토교통부령으로 정하는 시설을 말한다. 이하 같다) 및 「장애인복지법」 제58조제1항제4호에 따른 장애인 의료재활시설(이하 “장애인 의료재활시설”이라 한다), 수련시설 중 유스호스텔 또는 숙박시설 |
| 300제곱미터 이상 | 공동주택(층당 4세대 이하인 것은 제외한다) 또는 업무시설 중 오피스텔 |
| 3층 이상의 층으로서 그 층 거실의 바닥면적의 합계가 400제곱미터 이상 | 기타 용도 |
| 지하층으로서 그 층 거실의 바닥면적의 합계가 200제곱미터 이상 | 기타 용도 |
③ 초고층 건축물에는 피난층 또는 지상으로 통하는 직통계단과 직접 연결되는 피난안전구역(건축물의 피난ㆍ안전을 위하여 건축물 중간층에 설치하는 대피공간을 말한다. 이하 같다)을 지상층으로부터 최대 30개 층마다 1개소 이상 설치하여야 한다.
④ 준초고층 건축물에는 피난층 또는 지상으로 통하는 직통계단과 직접 연결되는 피난안전구역을 해당 건축물 전체 층수의 2분의 1에 해당하는 층으로부터 상하 5개층 이내에 1개소 이상 설치하여야 한다. 다만, 국토교통부령으로 정하는 기준에 따라 피난층 또는 지상으로 통하는 직통계단을 설치하는 경우에는 그러하지 아니하다.
⑤ 제3항 및 제4항에 따른 피난안전구역의 규모와 설치기준은 국토교통부령으로 정한다.
2. 직통계단의 요건
「건축법」에서 직통계단(경사로 포함)은 4가지 요건을 갖추어야 한다.
① 직통의 구조일 것
② 피난층 또는 지상까지 연결되어 있을 것
③ 거실로부터 원칙적으로 30m이내의 보행거리(walking distance)에 위치해 있을 것(「건축법 시행령」 제34조 제1항)
-> 콘크리트 건축물로 계획시 보행거리 50m가 일반적이다.
④ 추가적으로 연면적 200㎡를 초과하는 건축물에 설치하는 계단은 ‘계단의 설치기준’을 따를 것(※계단의 설치기준 참조)
(출처 : [네이버 지식백과] 직통계단 - 피난계단의 요건 (그림으로 이해하는 건축법, 이재인)
3. 피난계단과 특별피난계단이란?
건축법에 의한 피난계단은 크게 2가지로 구분할 수 있다.
피난계단, 특별피난계단
건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙
제9조(피난계단 및 특별피난계단의 구조)
①영 제35조제1항 각 호 외의 부분 본문에 따라 건축물의 5층 이상 또는 지하 2층 이하의 층으로부터 피난층 또는 지상으로 통하는 직통계단(지하 1층인 건축물의 경우에는 5층 이상의 층으로부터 피난층 또는 지상으로 통하는 직통계단과 직접 연결된 지하 1층의 계단을 포함한다)은 피난계단 또는 특별피난계단으로 설치해야 한다.
②제1항에 따른 피난계단 및 특별피난계단의 구조는 다음 각 호의 기준에 적합해야 한다.
1. 건축물의 내부에 설치하는 피난계단의 구조
가. 계단실은 창문ㆍ출입구 기타 개구부(이하 “창문등”이라 한다)를 제외한 당해 건축물의 다른 부분과 내화구조의 벽으로 구획할 것
나. 계단실의 실내에 접하는 부분(바닥 및 반자 등 실내에 면한 모든 부분을 말한다)의 마감(마감을 위한 바탕을 포함한다)은 불연재료로 할 것
다. 계단실에는 예비전원에 의한 조명설비를 할 것
라. 계단실의 바깥쪽과 접하는 창문등(망이 들어 있는 유리의 붙박이창으로서 그 면적이 각각 1제곱미터 이하인 것을 제외한다)은 당해 건축물의 다른 부분에 설치하는 창문등으로부터 2미터 이상의 거리를 두고 설치할 것
마. 건축물의 내부와 접하는 계단실의 창문등(출입구를 제외한다)은 망이 들어 있는 유리의 붙박이창으로서 그 면적을 각각 1제곱미터 이하로 할 것
바. 건축물의 내부에서 계단실로 통하는 출입구의 유효너비는 0.9미터 이상으로 하고, 그 출입구에는 피난의 방향으로 열 수 있는 것으로서 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 된 영 제64조제1항제1호의 60+ 방화문(이하 “60+방화문”이라 한다) 또는 같은 항 제2호의 방화문(이하 “60분방화문”이라 한다)을 설치할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
사. 계단은 내화구조로 하고 피난층 또는 지상까지 직접 연결되도록 할 것
2. 건축물의 바깥쪽에 설치하는 피난계단의 구조
가. 계단은 그 계단으로 통하는 출입구외의 창문등(망이 들어 있는 유리의 붙박이창으로서 그 면적이 각각 1제곱미터 이하인 것을 제외한다)으로부터 2미터 이상의 거리를 두고 설치할 것
나. 건축물의 내부에서 계단으로 통하는 출입구에는 60+방화문 또는 60분방화문을 설치할 것
다. 계단의 유효너비는 0.9미터 이상으로 할 것
라. 계단은 내화구조로 하고 지상까지 직접 연결되도록 할 것

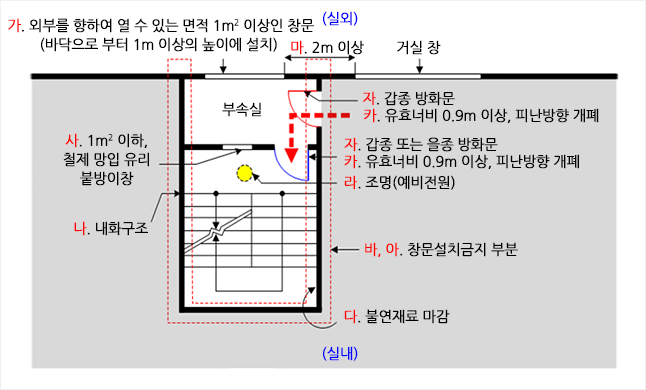

3. 특별피난계단의 구조
가. 건축물의 내부와 계단실은 노대를 통하여 연결하거나 외부를 향하여 열 수 있는 면적 1제곱미터 이상인 창문(바닥으로부터 1미터 이상의 높이에 설치한 것에 한한다) 또는 「건축물의 설비기준 등에 관한 규칙」 제14조의 규정에 적합한 구조의 배연설비가 있는 면적 3제곱미터 이상인 부속실을 통하여 연결할 것
나. 계단실ㆍ노대 및 부속실(「건축물의 설비기준 등에 관한 규칙」 제10조제2호 가목의 규정에 의하여 비상용승강기의 승강장을 겸용하는 부속실을 포함한다)은 창문등을 제외하고는 내화구조의 벽으로 각각 구획할 것
다. 계단실 및 부속실의 실내에 접하는 부분(바닥 및 반자 등 실내에 면한 모든 부분을 말한다)의 마감(마감을 위한 바탕을 포함한다)은 불연재료로 할 것
라. 계단실에는 예비전원에 의한 조명설비를 할 것
마. 계단실ㆍ노대 또는 부속실에 설치하는 건축물의 바깥쪽에 접하는 창문등(망이 들어 있는 유리의 붙박이창으로서 그 면적이 각각 1제곱미터이하인 것을 제외한다)은 계단실ㆍ노대 또는 부속실외의 당해 건축물의 다른 부분에 설치하는 창문등으로부터 2미터 이상의 거리를 두고 설치할 것
바. 계단실에는 노대 또는 부속실에 접하는 부분외에는 건축물의 내부와 접하는 창문등을 설치하지 아니할 것
사. 계단실의 노대 또는 부속실에 접하는 창문등(출입구를 제외한다)은 망이 들어 있는 유리의 붙박이창으로서 그 면적을 각각 1제곱미터 이하로 할 것
아. 노대 및 부속실에는 계단실외의 건축물의 내부와 접하는 창문등(출입구를 제외한다)을 설치하지 아니할 것
자. 건축물의 내부에서 노대 또는 부속실로 통하는 출입구에는 60+방화문 또는 60분방화문을 설치하고, 노대 또는 부속실로부터 계단실로 통하는 출입구에는 60+방화문, 60분방화문 또는 영 제64조제1항제3호의 30분 방화문을 설치할 것. 이 경우 방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 해야 하고, 연기 또는 불꽃으로 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
차. 계단은 내화구조로 하되, 피난층 또는 지상까지 직접 연결되도록 할 것
카. 출입구의 유효너비는 0.9미터 이상으로 하고 피난의 방향으로 열 수 있을 것
③영 제35조제1항 각 호 외의 부분 본문에 따른 피난계단 또는 특별피난계단은 돌음계단으로 해서는 안 되며, 영 제40조에 따라 옥상광장을 설치해야 하는 건축물의 피난계단 또는 특별피난계단은 해당 건축물의 옥상으로 통하도록 설치해야 한다. 이 경우 옥상으로 통하는 출입문은 피난방향으로 열리는 구조로서 피난 시 이용에 장애가 없어야 한다.
④영 제35조제2항에서 “갓복도식 공동주택”이라 함은 각 층의 계단실 및 승강기에서 각 세대로 통하는 복도의 한쪽 면이 외기에 개방된 구조의 공동주택을 말한다.
건축법시행령 제35조(피난계단의 설치)
① 법 제49조제1항에 따라 5층 이상 또는 지하 2층 이하인 층에 설치하는 직통계단은 국토교통부령으로 정하는 기준에 따라 피난계단 또는 특별피난계단으로 설치하여야 한다.
다만, 건축물의 주요구조부가 내화구조 또는 불연재료로 되어 있는 경우로서 다음 각 호의 어느 하나에 해당하는 경우에는 그러하지 아니하다.
1. 5층 이상인 층의 바닥면적의 합계가 200제곱미터 이하인 경우
2. 5층 이상인 층의 바닥면적 200제곱미터 이내마다 방화구획이 되어 있는 경우
반드시 특별피난 계단으로 설치하여야 하는 경우
② 건축물(갓복도식 공동주택은 제외한다)의 11층(공동주택의 경우에는 16층) 이상인 층(바닥면적이 400제곱미터 미만인 층은 제외한다) 또는 지하 3층 이하인 층(바닥면적이 400제곱미터미만인 층은 제외한다)으로부터 피난층 또는 지상으로 통하는 직통계단은 제1항에도 불구하고 특별피난계단으로 설치하여야 한다.
③ 제1항에서 판매시설의 용도로 쓰는 층으로부터의 직통계단은 그 중 1개소 이상을 특별피난계단으로 설치하여야 한다.
④ 삭제
⑤ 건축물의 5층 이상인 층으로서 문화 및 집회시설 중 전시장 또는 동ㆍ식물원, 판매시설, 운수시설(여객용 시설만 해당한다), 운동시설, 위락시설, 관광휴게시설(다중이 이용하는 시설만 해당한다) 또는 수련시설 중 생활권 수련시설의 용도로 쓰는 층에는 제34조에 따른 직통계단 외에 그 층의 해당 용도로 쓰는 바닥면적의 합계가 2천 제곱미터를 넘는 경우에는 그 넘는 2천 제곱미터 이내마다 1개소의 피난계단 또는 특별피난계단(4층 이하의 층에는 쓰지 아니하는 피난계단 또는 특별피난계단만 해당한다)을 설치하여야 한다.
